SG-5-A-I 型日光温室结构创新与建造

屋面膜：聚氯乙烯（PVC）无滴膜或醋酸乙烯（EVA）无滴防尘膜，厚度不小于0.12 mm，使用3 个月后薄膜透光率不低于85％， 使用寿命大于12 个月，流滴防雾持效期大于6 个月。放风膜：聚乙烯（PE）棚膜，厚度不小于0.1 mm。压膜线：护套采用聚乙烯-聚氯乙烯为原料，芯采用低压聚乙烯束丝。拉力250 kg，35～45 m/kg，不伤棚膜，柔软光滑，无腐蚀，抗老化，耐酸碱，使用寿命长。

2.6 草苫

用稻草或蒲草制作。山东各地以稻草制作的草苫为主。宽度200～300 cm，质量4～5 kg/m2，长度依温室跨度而定，紧密不透光。


3 建造

3.1 建造墙体

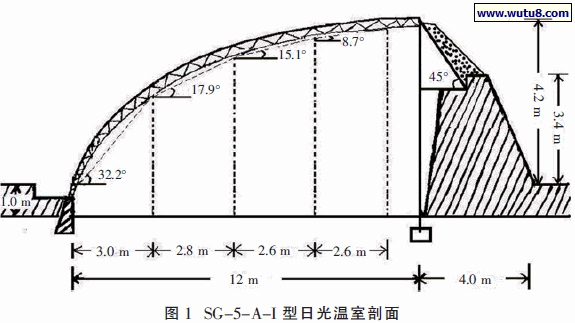

墙体为夯土结构，采用推土机和挖掘机相配合的方法建造墙体。将30 cm 深的熟化土层（阳土）推向棚址南侧，等墙体建完并整平温室地面后再将阳土回棚。地平面以上墙体高度为3.4 m，一般需要9～11 层土，每层土都要反复碾压，轧一层用挖掘机再抓一层土。如此反复，一直把墙体碾轧到要求高度。把压实的墙体雏形上口推平，后墙外高3.4 m。沿墙内侧先划好线，切去多余的土，使内侧墙面与地面倾斜成80°。后墙的外侧采用自然坡形式，坡面要整平。墙体建成后，墙基宽4.0 m，上口宽1.5 m。东西山墙也按相同方法切好，两山墙顶部靠近后墙底内侧向上垂直线处再起高0.8 m，建成山墙山顶。山顶向南1.0、3.6、6.2、9.0 m 处墙体外高分别为4.0、3.6、2.9、1.9 m，使山顶以南呈拱形面，以北呈斜形面。切完后形成半地下式温室，反复整平温室地面，待阳土回棚整平后，栽培床低于地平面1.0 m。温室前约3 m 长的地面也要推平， 低于地平面50 cm，高于栽培床50 cm。

沿后墙顶内侧向北70 cm 处切除厚度为40 cm的土层，将后墙改成“女儿墙”状双层结构，以保证后屋面仰角达45°，以使阳光照射到屋面内侧，从而积蓄热量。

3.2 焊接立柱

在紧靠后墙体内侧每隔1.8 m 挖一个0.3 m×0.3 m×0.4 m 深的坑预制立柱基座， 并设预埋铁以便焊接立柱用。

用8.3 cm 钢管作立柱， 栽培床以上5.2 m，东西向每隔1.8 m 焊接1 根于立柱基座上，焊接时向北倾斜5°，加大支撑后坡的压力与重力。立柱上端顺东西方向焊接1 根4 cm 镀锌管， 镀锌管东西两端焊接于山墙预埋件上。

3.3 处理后坡

预制后墙预埋件：在后墙女儿墙的矮墙墙顶内墙向北0.67 m 处沿东西向用水泥预制，每隔0.6 m埋一块预埋铁，以备焊接拱架用。

制后坡：截取1.2 m 长角铁1 根，在立柱顶端向下1.2 m 处南北焊接，南端焊在立柱上，北端焊在后墙预埋件上，再截取1 根1.7 m 长角铁，上端焊在立柱顶端镀锌管上， 下端焊接在后墙预埋件上，与后坡形成等腰三角形（即后坡角度为45°）。在两相邻立柱之间截取2 根1.7 m 长角铁，上端分别焊在立柱顶端顺东西向的镀锌管上，下端焊接在后墙预埋件上。在1.7 m 长的角铁上顺东西向等间距焊接3 根角铁，每根角铁东西两端焊接于山墙预埋件上。

上后坡：在北纬34°～38°地区，后坡采用10 cm厚聚氨酯泡沫板保温，长度以上端扣在上部镀锌管内侧、下部放在后墙顶部为宜。为节约成本，在北纬34°以南地区，由于天气不太冷，保温板可适当薄一些，而在北纬38°以北地区还要加厚。保温板铺好后放一层钢网、水泥预制10 cm 厚，也可用水泥板替代预制，但是水泥板易开裂不利于防水。

后坡覆土：水泥预制后后坡覆土。从温室一端开始，使用挖掘机从温室后取土，然后将土一点点地堆砌在后屋面上，每加盖30 cm 厚的土层，用铁锹等工具稍加拍实。另外，要特别注意覆土的高度，以不超过温室屋顶为宜，且要南高北低。
保护后坡：平整好后屋面土层后，最好使用一整幅塑料薄膜覆盖后墙。棚顶和后墙根两处各东西向拉根钢丝将其固定。

3.4 处理前坡

焊制钢架拱架： 每隔1.8 m 设钢架主拱架1架，100 m 温室共计55 架主拱架。两相邻主拱架之间等距离设置2 架副拱架，100 m 温室共计111 架副拱架。主副拱架共166 架，各拱架间距0.6 m。焊制前坡拱架要选取国标4 cm 镀锌管与3.3 cm 镀锌管焊成双弦（或3 弦）拱架，用直径6.5 mm 钢筋拉花焊成直角形。找一平整场地，根据温室宽度、高度和前坡棚面角角度，在地面做一模型，在模型线上固定若干夹管用的铁桩，根据模型焊制拱架，这样既标准又便利，钢架采用上下两层镀锌管，中间焊接三角形圆钢支撑柱，上层受力大用4 cm 钢管，下层用3.3 cm 钢管，焊好待用。

预制拱架前基座：在日光温室前沿按设计宽度东西向切直并垂直于栽培床面，夯实地基，东西向每隔0.6 m（与后墙“女儿墙”的矮墙上的预埋铁对齐）预制拱架前基座，以备焊接主副拱架用。

上棚架：后坡焊好后即可上拱架，主拱架南北向后端上弦焊接于立柱顶端横向镀锌管上，下弦焊于立柱上，前端焊接于拱架前基座上。副拱架南北向后端上弦直接焊接于横向镀锌管上，截取1 段直径6.5 mm 钢筋，一端焊接在副拱架下弦上，另一端焊接在镀锌管上， 副拱架前端焊接于拱架前基座上。注意一定要使拱架向下垂直地面，南北向垂直于后墙。顺东西向在拱架的下弦之上焊5～6 道直径6.5 mm 钢筋作为拉筋，将拱架连成一体，拉筋东西两端焊接于山墙预埋件上，这5～6 道拉筋在拱架上按南北向均匀分布。

3.5 覆盖棚膜

棚膜准备：采用两块棚膜，通过滑轮和绳索调节通风口大小的方式进行通风， 上块棚膜为放风膜，宽2.5～3 m， 下块棚膜为屋面膜， 宽13.5～14 m，由多幅膜热压缝粘而成。棚膜长度比温室内径长5～6 m。

上棚膜：选晴天中午，把下块棚膜拉开，上到前屋面上，晒热，两端分别卷入长细竹竿， 待整个棚膜拉紧拉展后，上端留宽1.5～2 m 的通风口，两侧分别固定在山墙外的地锚上。上块棚膜的上端用草泥固定到后屋面上，下端压住下块棚膜40～50 cm。

上压膜线：上棚膜后在棚膜上拉压膜线， 每隔1.8 m 拉一道防风压膜线，上端拴在棚脊之后东西向拉紧的钢丝上，拉紧一定程度后，下端拴在前角外的地锚上。

3.6 覆盖草苫

由东至西，先隔一个草苫覆盖一个草苫，盖到温室西边后， 再由西到东把未覆盖着的草苫覆盖，使其两边压着相邻草苫的相邻边。
